بوكس جهاز اختبار البطارية والحمل

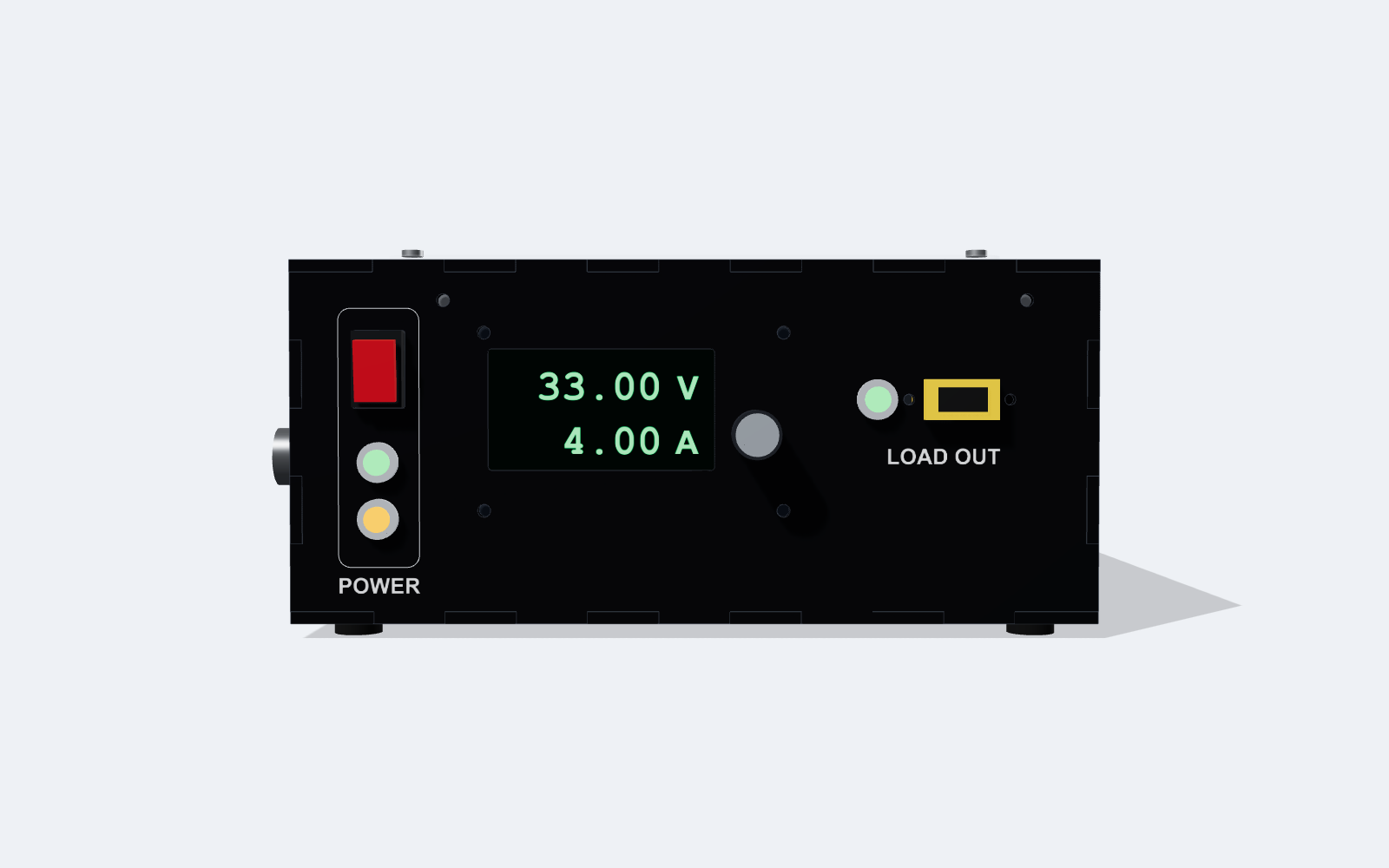

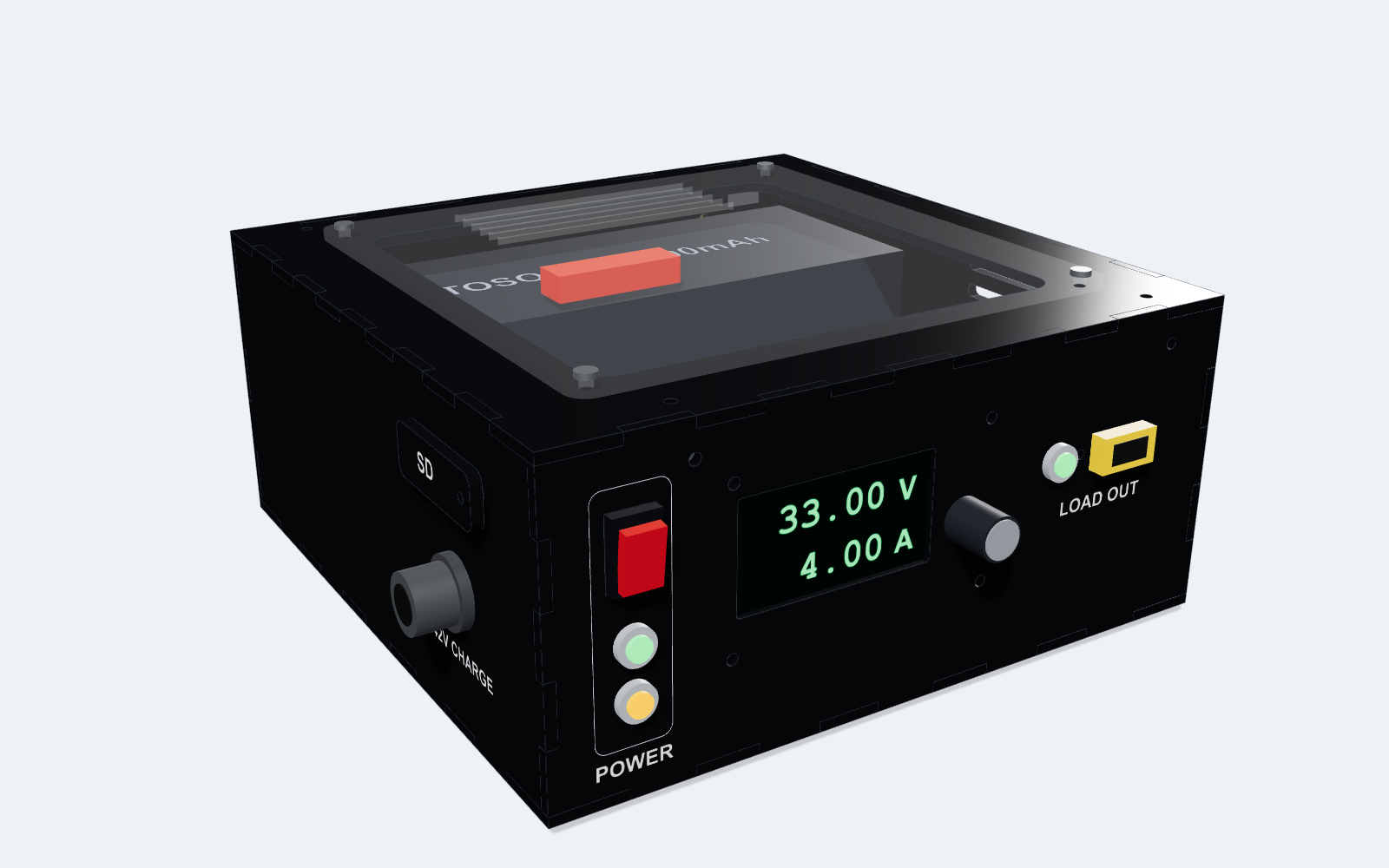

نموذج أولي بمقاس خارجي 200 × 200 × 90 مم، من الأكريليك الأسود بسماكة 3 مم، بقص ليزر وتعشيق وبراغي. البطارية في الخلف والإلكترونيات في الأمام، في طابق واحد.
فحص التداخل: لا تصادم بين القطع الداخلية
فحص التعشيق: 17,640 نقطة على الحواف، بلا تداخل ولا فراغ
آخر تحديث: 2026-10-04 · أسود وبلا مقبض
الصور
النموذج ثلاثي الأبعاد

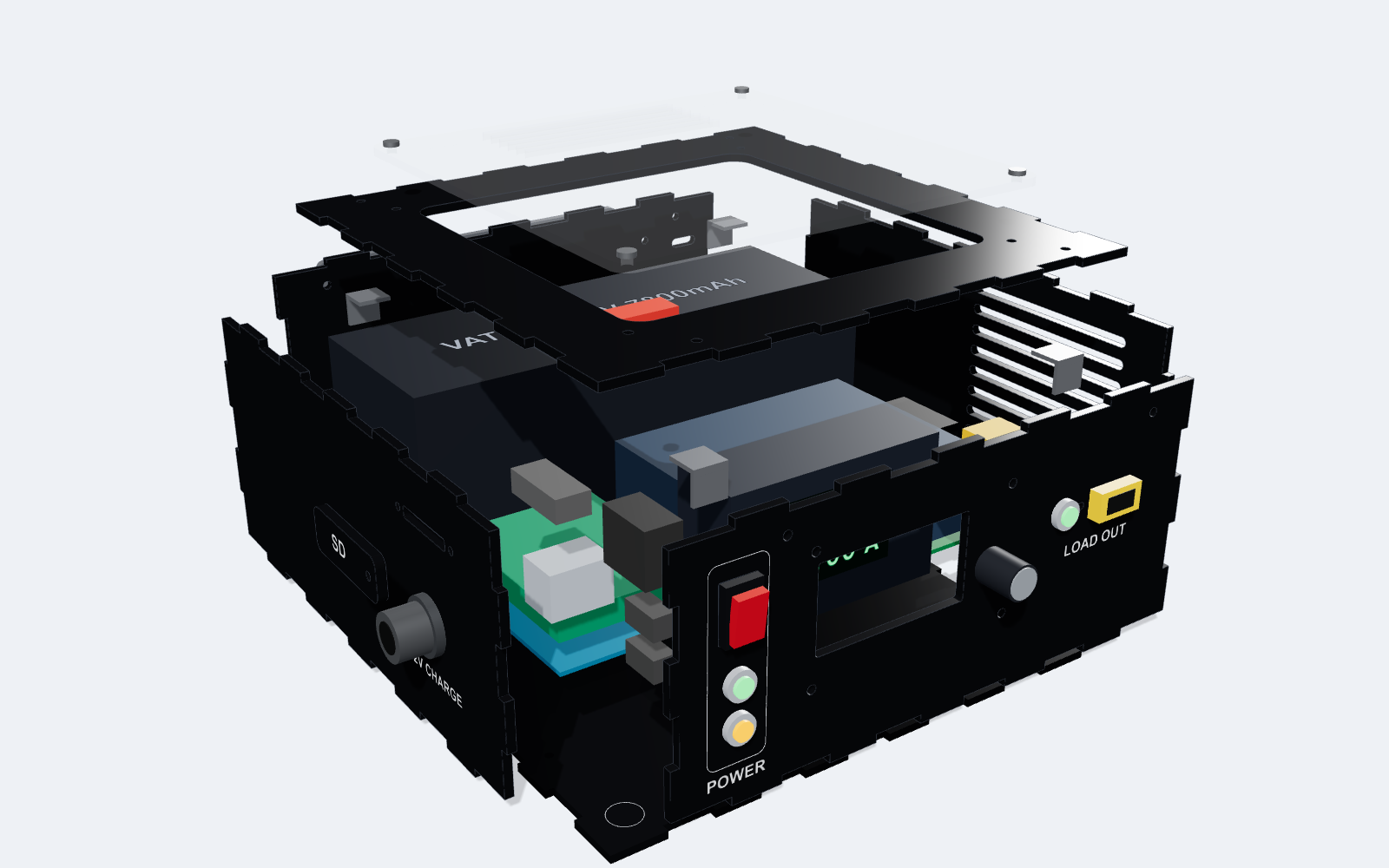

ملف OpenSCAD يضم الألواح والقطع الداخلية التمثيلية، وفيه خيارات لإخفاء السقف والتفكيك.

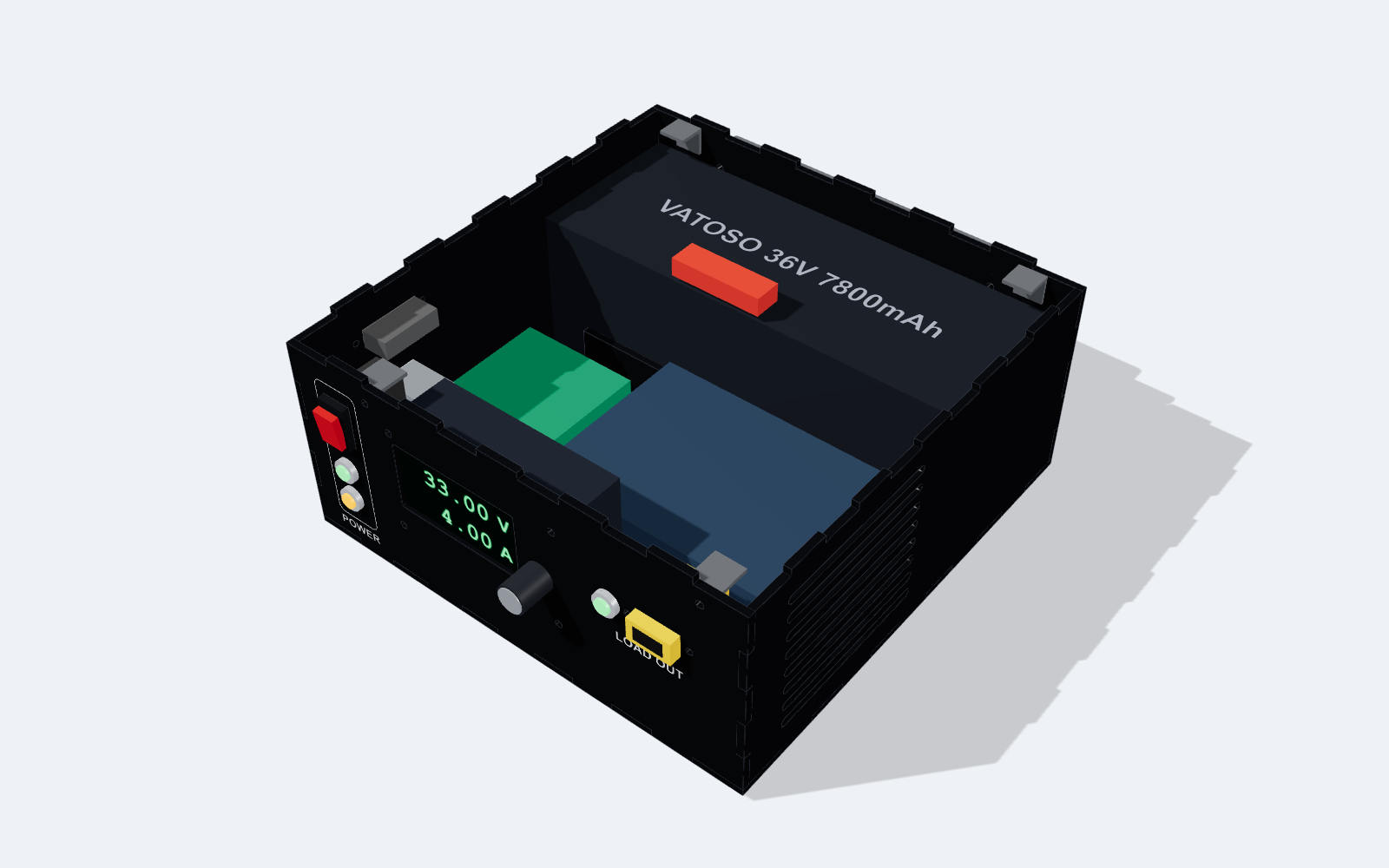

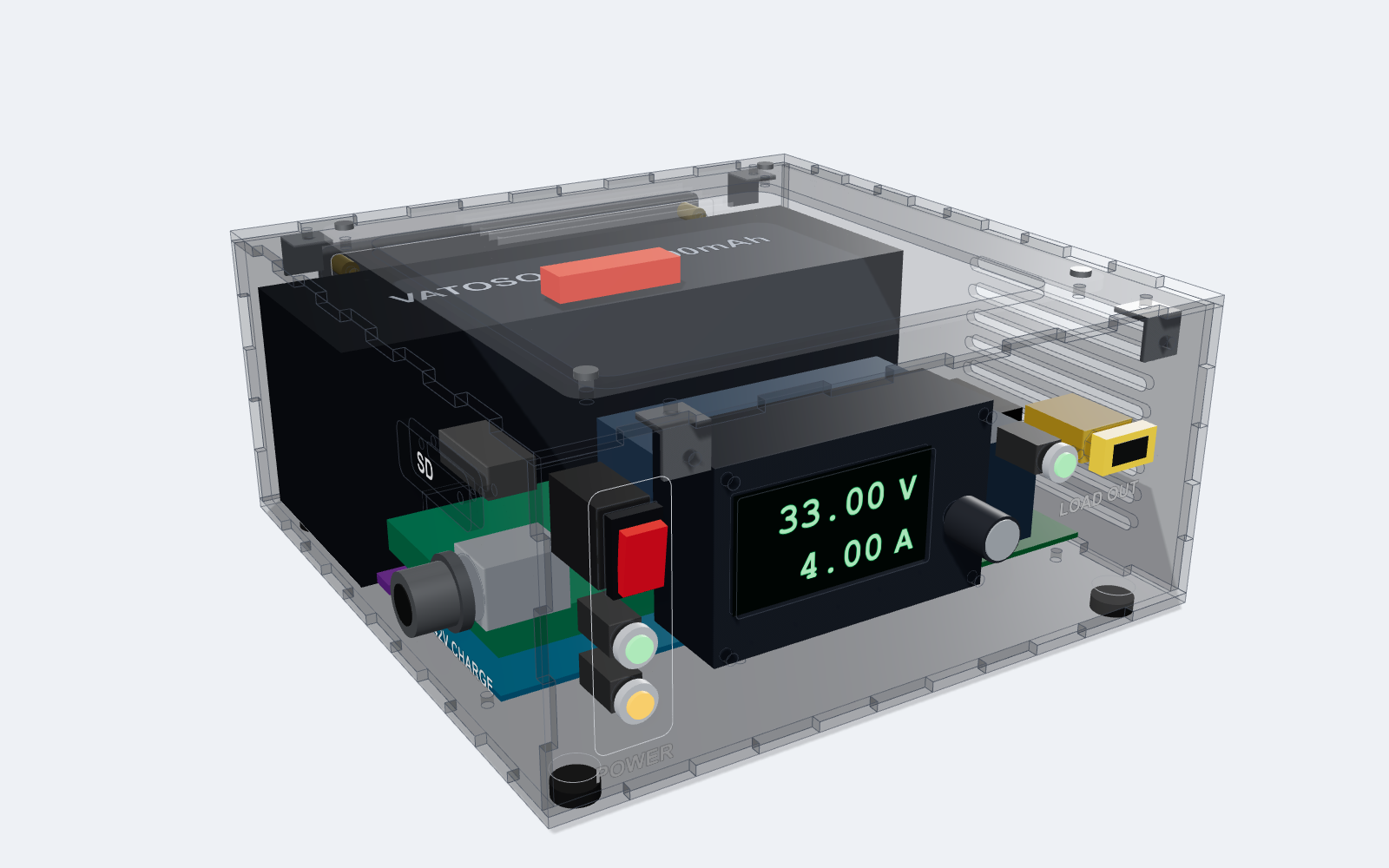

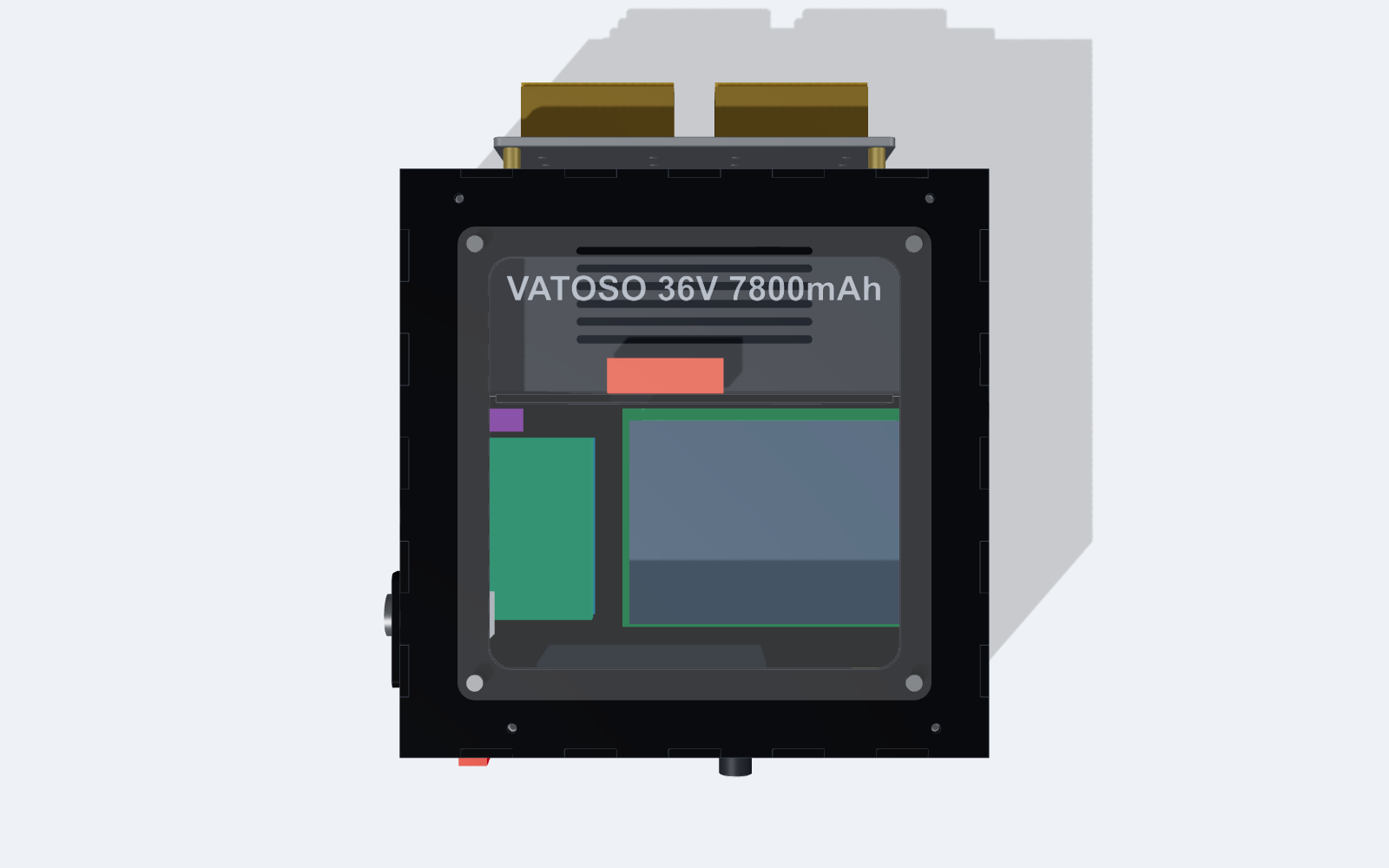

التوزيع الداخلي
المواضع بالمليمتر من الزاوية الأمامية اليسرى السفلية (العرض من اليسار، والعمق من الأمام، والارتفاع من الأسفل).
| القطعة | العرض | العمق | الارتفاع |
|---|---|---|---|
| البطارية 190 × 70 × 70 | 5 – 195 | 125 – 195 | 3 – 73 |
| المحوّل 120 × 85 والمروحة نحو اليمين | 72 – 192 | 35 – 120 | 8 – 43 |
| الأردوينو مع شيلد الداتا لوجر | 8 – 61 | 40 – 109 | 9 – 30 |
| الحساس | 8 – 33 | 111 – 120 | 6 – 9 |
| موديول الشاشة خلف الوجه الأمامي | 45 – 125 | 3 – 30 | 25 – 75 |
| حاجز البطارية | 25 – 175 | 122 – 125 | 3 – 28 |
أقل مسافة بين قطعتين متجاورتين 1 مم (موديول الشاشة وزاوية التثبيت الأمامية)، و2 مم بين الشيلد ومؤخرة منفذ الشحن. لا يوجد أي تصادم.
التجميع
- اقطع الألواح، وأزل الغلاف الواقي، وجرّب التعشيق على الناشف قبل أي لصق.
- ثبّت على اللوح السفلي فواصل المحوّل والأردوينو (M3 بطول 5–6 مم)، وألصق حاجز البطارية في شقّيه.

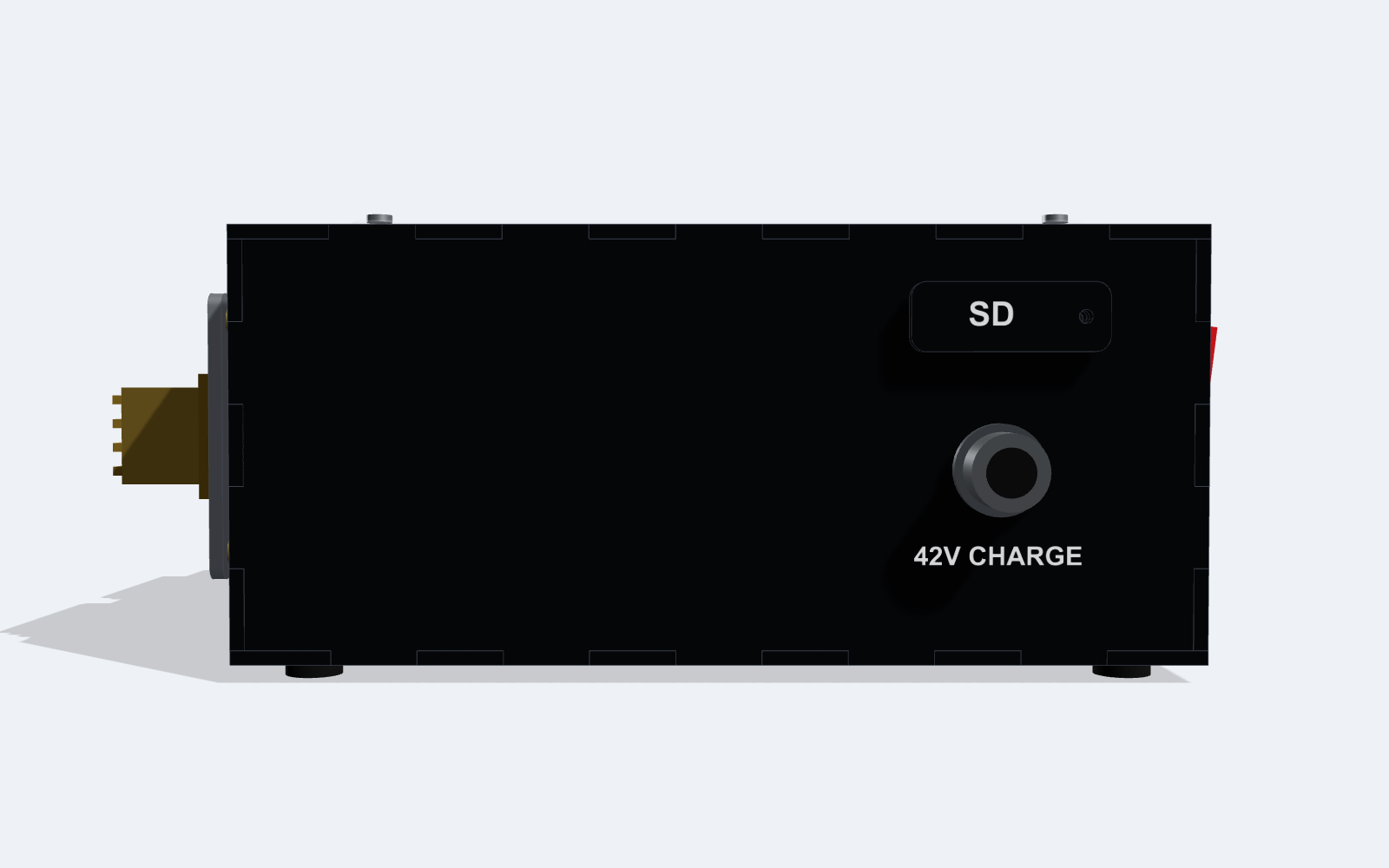

- ركّب على الوجه الأمامي: المفتاح، واللمبات الثلاث، وموديول الشاشة والزر، ومخرج XT60. وعلى الجانب الأيسر: منفذ الشحن، وتمديد الذاكرة، والغطاء الدوّار على البرغي الأمامي مع فاصل 2 مم.
- اجمع الجدران الأربعة مع اللوح السفلي، والصق الحواف بلاصق الأكريليك. هذا الجزء ثابت.
- ثبّت الزوايا المعدنية الأربع على الجدارين الأمامي والخلفي قرب الحافة العلوية (M3 × 8 مع صامولة).

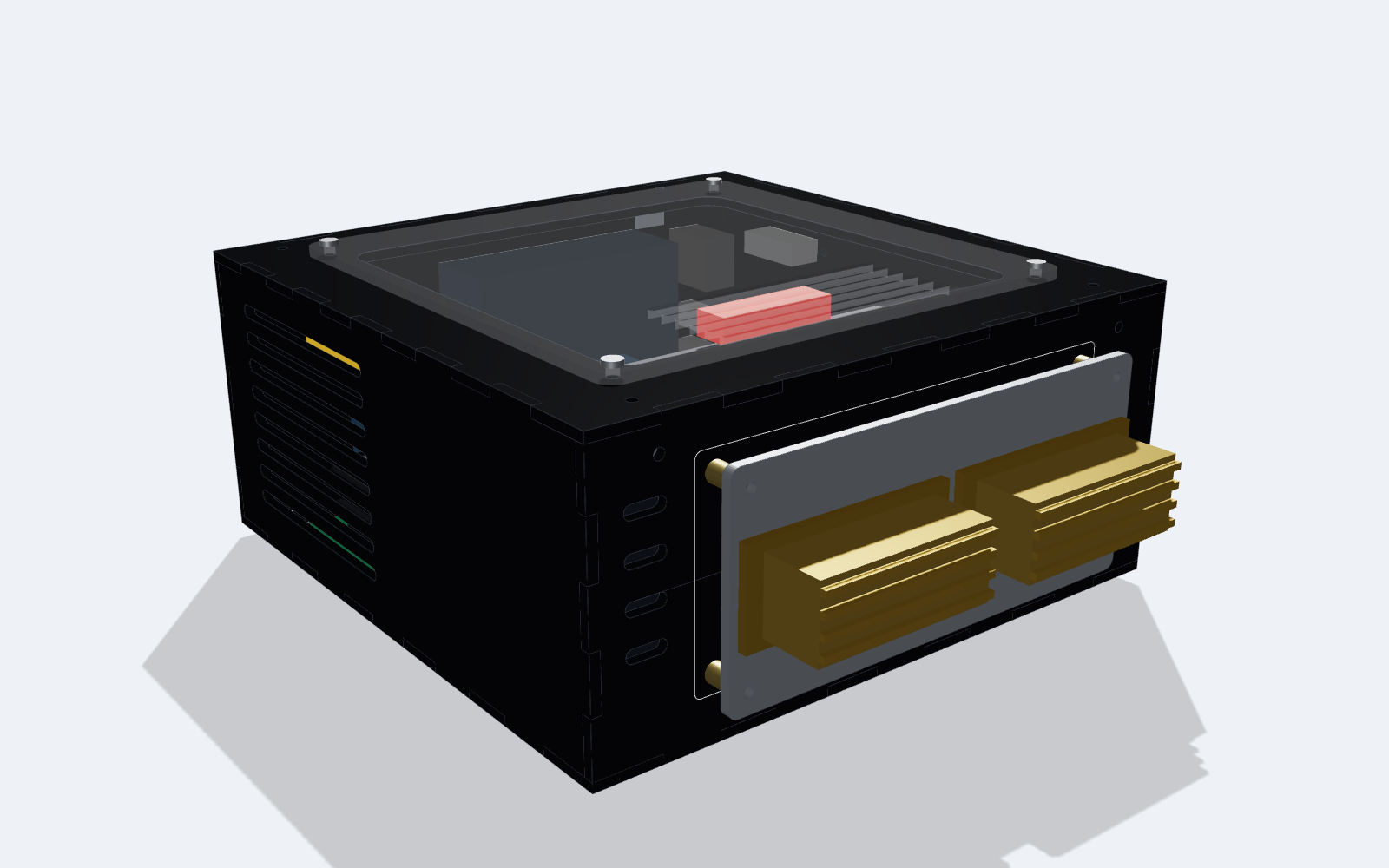

- ثبّت لوح الألمنيوم على الخلف بأربعة فواصل 10 مم، ثم المقاومتين عليه بمعجون حراري، ومرّر أسلاكهما من الثقب الأوسط بجلبة مطاطية.
- ضع البطارية خلف الحاجز على شريط لاصق خشن، وركّب الفيوز قرب قطبها الموجب، واترك الأسلاك أطول بـ10 سم.
- أنزل اللوح العلوي بالتعشيق وثبّته بأربعة براغي في الزوايا. يُرفع كاملاً لتبديل البطارية.
- ثبّت الغطاء الشفاف بأربعة براغي M3 × 10 في صواميل ملصقة تحت اللوح العلوي، ثم الأرجل المطاطية على العلامات المحفورة.
المشتريات
| البند | الكمية |
|---|---|
| أكريليك أسود 3 مم، لوح 600 × 400 | 1 |
| أكريليك شفاف 3 مم، قطعة 170 × 170 | 1 |
| ألمنيوم 3 مم، قطعة 140 × 64 | 1 |
| زاوية معدنية 12 × 12 مم بثقب M3 | 4 |
| براغي M3 مع صواميل: للغطاء والزوايا واللوح العلوي والموديولات | ~ 30 |
| فواصل M3: 10 مم للألمنيوم، و5–6 مم للوحات | 4 + 8 |
| مخرج XT60E-M للتثبيت على اللوح | 1 |
| منفذ GX16 بطرفين (مع القابس المقابل للشاحن) | 1 |
| لمبات بيان معدنية 8 مم (خضراء ×2، برتقالية ×1) | 3 |
| مفتاح تشغيل رئيسي مصنّف للتيار المستمر | 1 |
| كيبل تمديد ذاكرة SD بتثبيت على لوح | 1 |
| حامل فيوز على الخط + فيوز | 1 |
| أرجل مطاطية لاصقة، وجلبة مطاطية 10 مم، ومعجون حراري، وشريط لاصق خشن | — |
قبل القص: مقاسات تحتاج تأكيداً من القطع الفعلية
هذه المقاسات مأخوذة من المخطط أو من المقاسات الشائعة، وكلها في أعلى ملف التوليد ويُعاد إخراج كل الملفات بتعديلها.
- الشاشة: نافذة 56 × 30، وثقب الزر 7.5، وأربعة ثقوب تثبيت على مسافة 74 × 44. قارنها بالداتاشيت.
- مخرج الحمل: فتحة 16.4 × 8.6 بزاويتين مشطوفتين، وثقبان على مسافة 25 مم.
- المحوّل: ثقوب الفواصل على مسافة 112 × 77.
- المقاومتان: أربعة ثقوب لكل مقاومة على مسافة 40 × 16.
- المفتاح الرئيسي: الفتحة 13 × 19.2 لمفتاح صغير.
- منفذ الشحن: ثقب 16.2 لمنفذ GX16. إن اخترت DC 5.5 فالثقب نحو 12 مم.
ملاحظات هندسية وسلامة

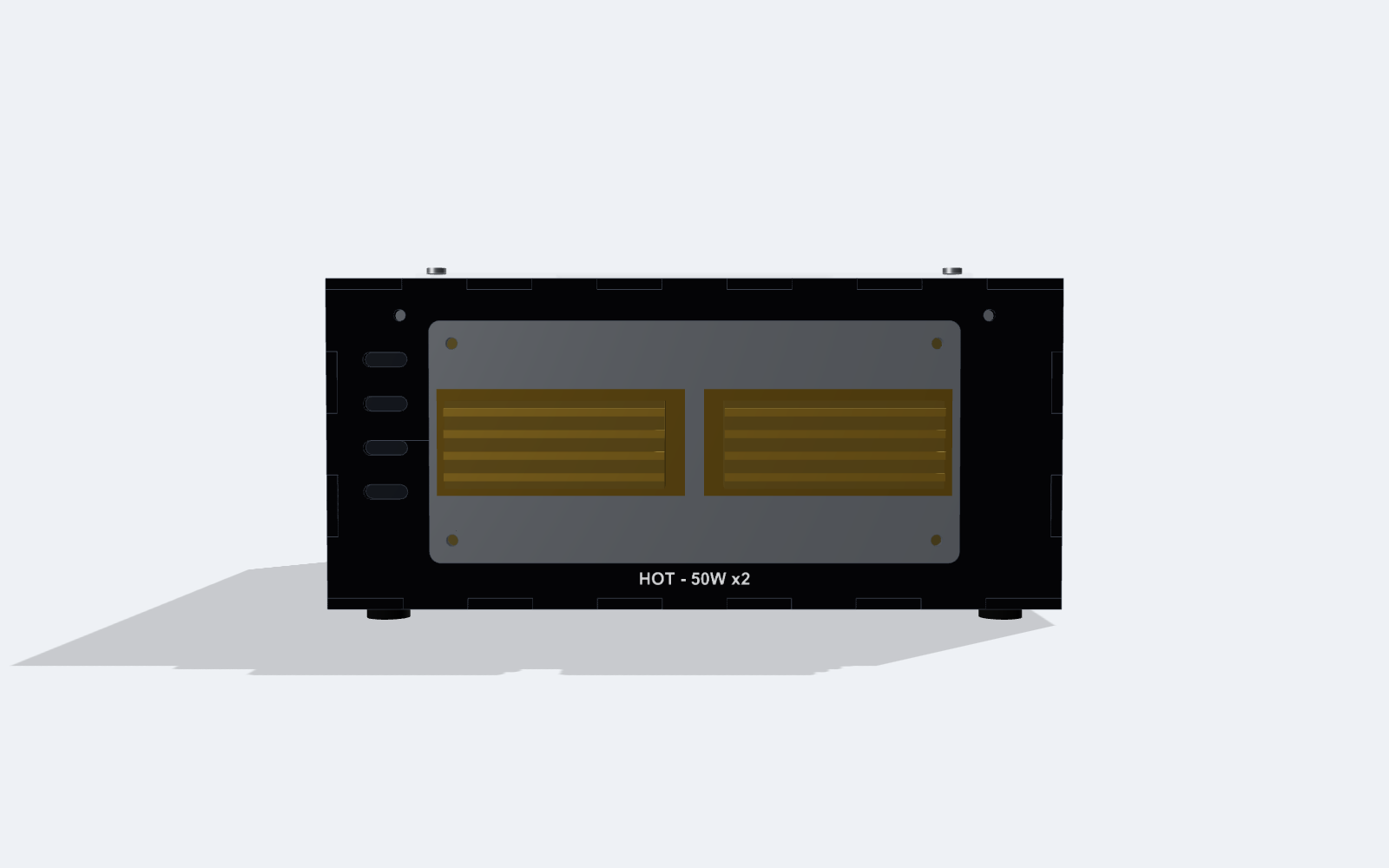

الحرارة أهم نقطة: لوح ألمنيوم مسطّح بمقاس 140 × 64 يبدّد بأمان نحو 10–15 واط فقط في الهواء الساكن. المقاومتان معاً 100 واط، وتقدير المقاومة مشروط بمشتت كبير. للتشغيل المستمر بحمل عالٍ تحتاج مشتتاً بزعانف ومروحة، أو تقليل الحمل ومدة الاختبار.
البطارية خلف المقاومتين مباشرة: بينهما الجدار الخلفي فقط. الأكريليك يلين قرب 80 درجة. لذلك جعلت فاصل 10 مم بين الألمنيوم والأكريليك ولم أفتح الجدار خلف اللوح. يُفضَّل نقل المقاومتين إلى الجانب الأيمن أو إضافة عازل حراري خلف اللوح.
المفتاح الرئيسي: المفاتيح الصغيرة مصنّفة غالباً للتيار المتردد، ويحدث بها شرر على تيار مستمر 36 فولت. استخدم مفتاحاً مصنّفاً للتيار المستمر بتيار أعلى من تيار المحوّل، أو اجعله يشغّل مرحّلاً.
أسلاك البطارية: البطارية بطول 190 في عرض داخلي 194، أي 2 مم من كل جانب. إن كانت أسلاكها تخرج من طرفها فلن تجد مكاناً، والحاجز قصير عمداً وبفراغ 22 مم من كل طرف لتمرير الأسلاك إلى الأمام.

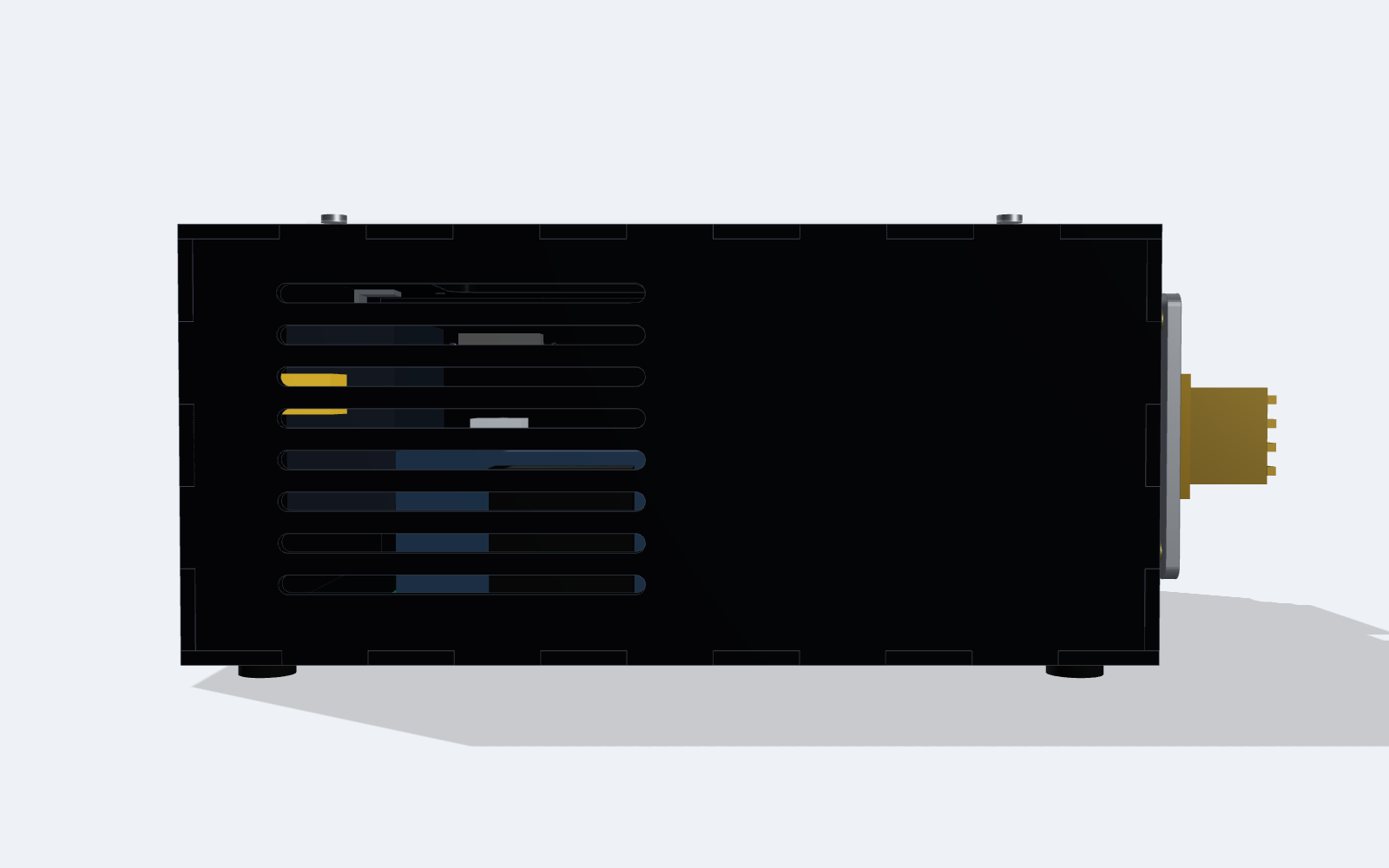

التهوية: شقوق الخلف تقع خلف البطارية فيصل منها هواء قليل، لذلك أضفت شقوقاً في الغطاء الشفاف فوق البطارية (كما في ملاحظة المخطط: الدخول من الخلف والسقف)، ويخرج الهواء من الجانب الأيمن بجانب المروحة.
تعديلات على المخطط الأصلي
- اللوح العلوي كله قابل للفك (تعشيق وأربع زوايا ببراغي)، لأن فتحة الخدمة لا تمرّر بطارية بطول 190. فتحة الخدمة 140 × 140 تحت غطاء 160 × 160.
- براغي الغطاء على بعد 6 مم من زواياه بدل الزوايا نفسها.
- أضفت ثلاث قطع: حاجز البطارية، وغطاء فتحة الذاكرة الدوّار، وملف لوح الألمنيوم.
- بلا مقبض: السقف مسطّح لا يعلوه إلا الغطاء الشفاف.
